Les verrous de cadre Endless sont l'élément essentiel pour exploiter pleinement le potentiel de vos cadres de montage 165. Spécialement conçus pour les fentes de fixation latérales de tous les cadres Endless 165 , nos verrous de cadre (brevet en instance) minimisent le jeu indésirable au niveau de la liaison boulonnée entre le cadre et la botte, tout en améliorant le couplage mécanique entre ces deux éléments.

Cette pièce a été conçue pour empêcher les cadres 165 de se déplacer lorsqu'ils sont soumis à un patinage intense ou abusif.  Si vous avez du mal à maintenir vos cadres en place, ou si vous avez toujours souhaité qu'il existe un seul trou parfaitement centré pour fixer vos cadres, voici la solution.

Insérez ces pièces dans les fentes de fixation avant et arrière depuis l'intérieur du cadre, à la place des rondelles standard. Le boulon de fixation du cadre traverse le trou du verrou de cadre.

Découvrez pourquoi les rondelles Frame Lock sont supérieures aux rondelles standard.

Remarque : Vérifiez et resserrez toujours les boulons de fixation de votre cadre avant de patiner. Les bloque-cadres ne remplacent pas l’entretien régulier et n’offrent aucune protection contre une installation incorrecte ou insuffisante des boulons de cadre.

Pourquoi utiliser des verrous de cadre ?

Stabilité du cadre améliorée : les verrous de cadre limitent les mouvements du cadre en bloquant les boulons de fixation. Le jeu habituel dans les fentes de fixation est ainsi considérablement réduit.

Dispositif anti-déplacement du cadre : Le système Frame Lock empêche tout déplacement important du cadre si les boulons de fixation se desserrent légèrement suite à une utilisation intensive ou à un manque d’entretien. Il transforme l’assemblage par friction classique en un assemblage qui répartit plus efficacement le cisaillement et la tension du boulon.

Alignement de précision : Un seul trou traversant à tolérance serrée dans chaque verrou de cadre assure un positionnement/alignement latéral et angulaire précis du cadre.

Force de serrage supérieure : La force de serrage du boulon de fixation est répartie sur une plus grande surface, ce qui réduit la déformation du cadre sous charge à la base et améliore le couplage du cadre au soufflet.  Cela se traduit directement par une meilleure transmission de puissance, une réactivité accrue et une stabilité améliorée lors des sauts.

Caractéristiques

• Les verrous de cadre centrés possèdent un trou centré.
• Les verrous de cadre décalés comportent un trou décalé permettant un positionnement latéral du cadre.
• On peut utiliser une combinaison de pièces centrées et décalées pour obtenir un décalage angulaire de 0,7 degré. On peut également utiliser deux verrous de cadre décalés dans des directions opposées pour obtenir un décalage angulaire de 1,4 degré.
• Un jeu de verrous de cadre centrés est inclus avec les cadres Endless Swan.
• Modèle en instance de brevet

Spécifications

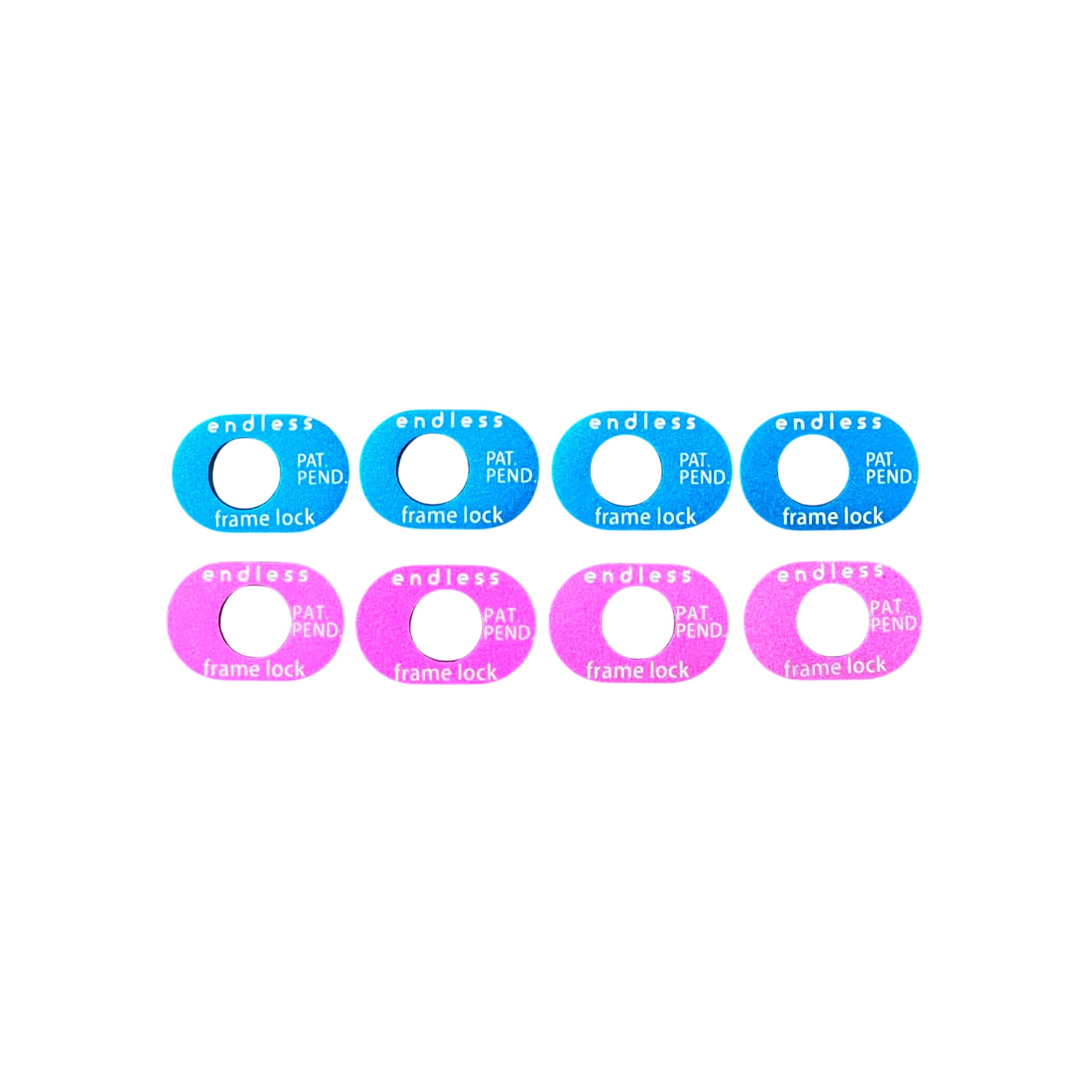

• L'ensemble complet comprend :
  • 4x Verrouillage de cadre centré (rose)
  • Verrouillage de cadre décalé 4x (bleu)
    • Déplacement latéral de 2 mm
    • Décalage angulaire = 0,7 degrés (rose + bleu), 1,4 degrés (2x bleu)
• L'ensemble centré comprend :

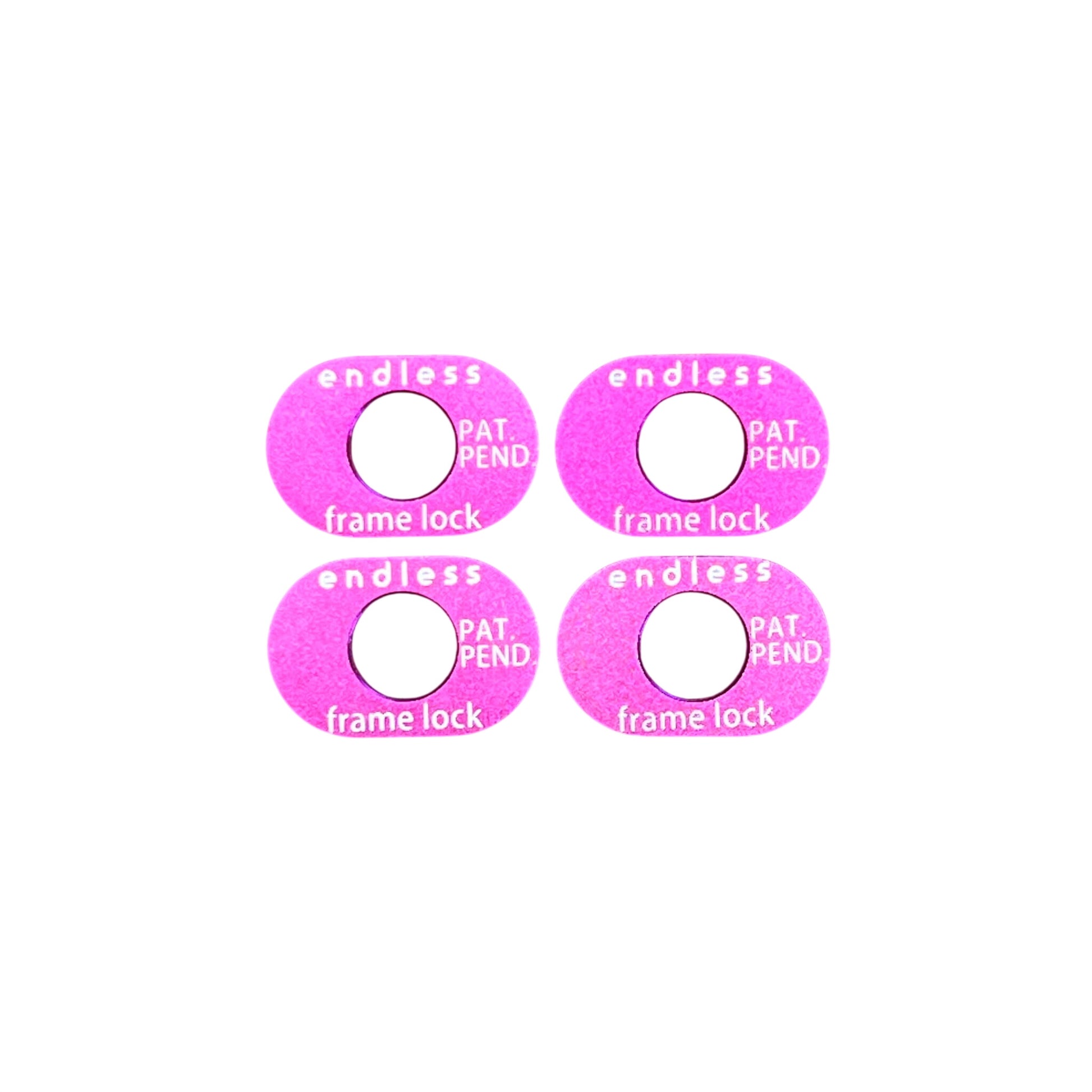

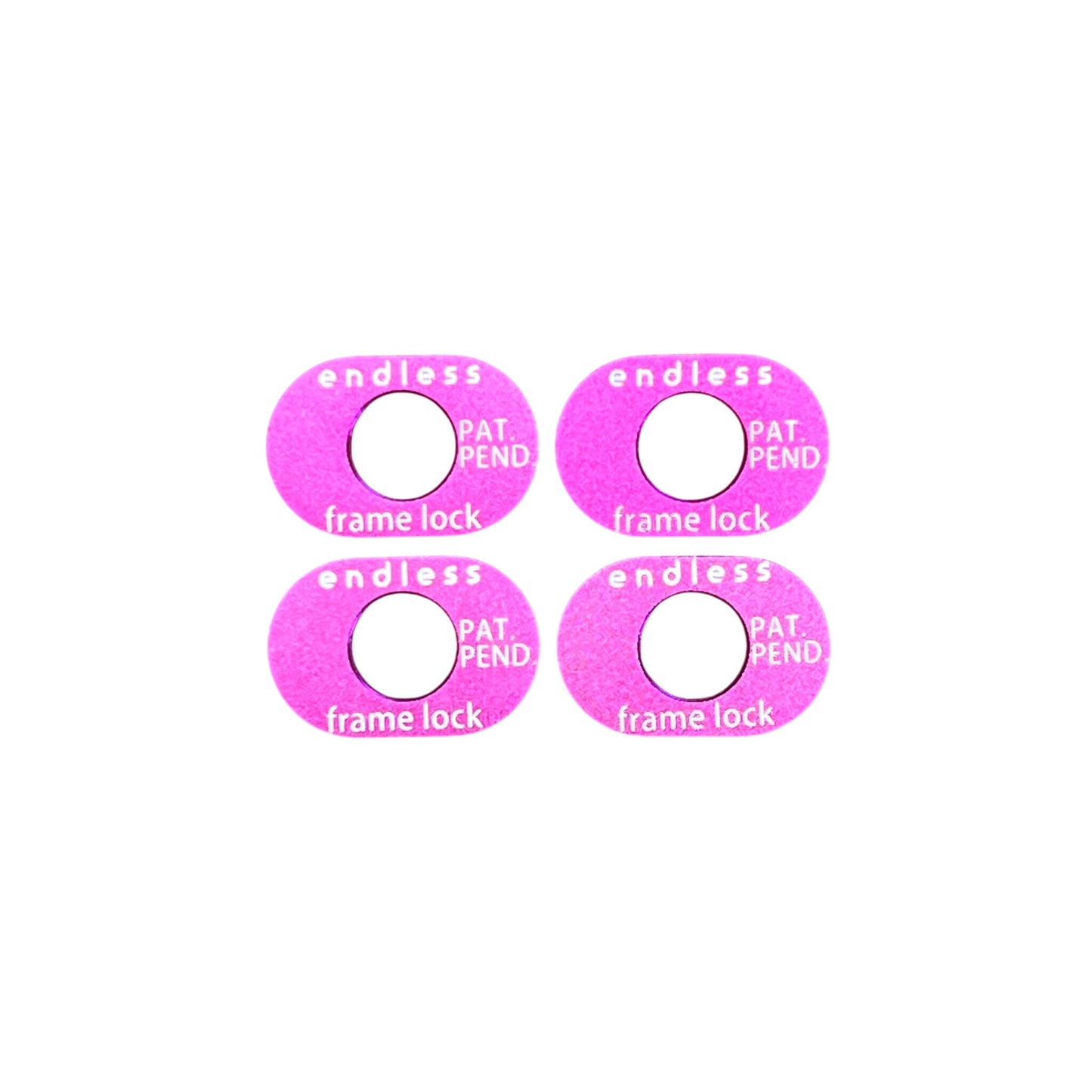

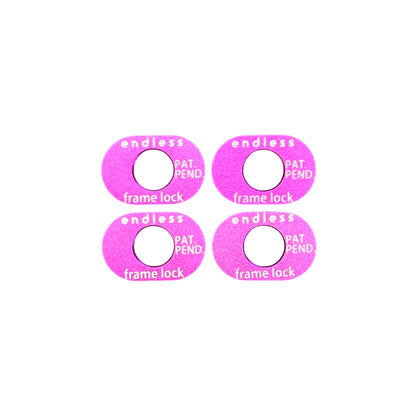

  • 4x Verrouillage de cadre centré (rose)
• Accepte les boulons de cadre de 5/16", 8 mm ou 6 mm
• Compatible avec tous les cadres Endless 165
  • Non compatible avec les châssis UFS ou Trinity
• Exigences de compatibilité pour les montures tierces :
  • Dimensions minimales de la fente : 8,5 x 16 mm
  • Dégagement minimal des brides : 15,5 x 23 mm
• Usiné CNC à partir d'aluminium 6061-T6
• Poids = 1,1 gramme chacun


La technologie Frame Lock peut être commercialisée sous licence auprès d'Endless Blading LLC. Veuillez nous contacter par e-mail pour plus d'informations. La copie de notre propriété intellectuelle et de nos produits, protégés par brevet, constitue un vol.
